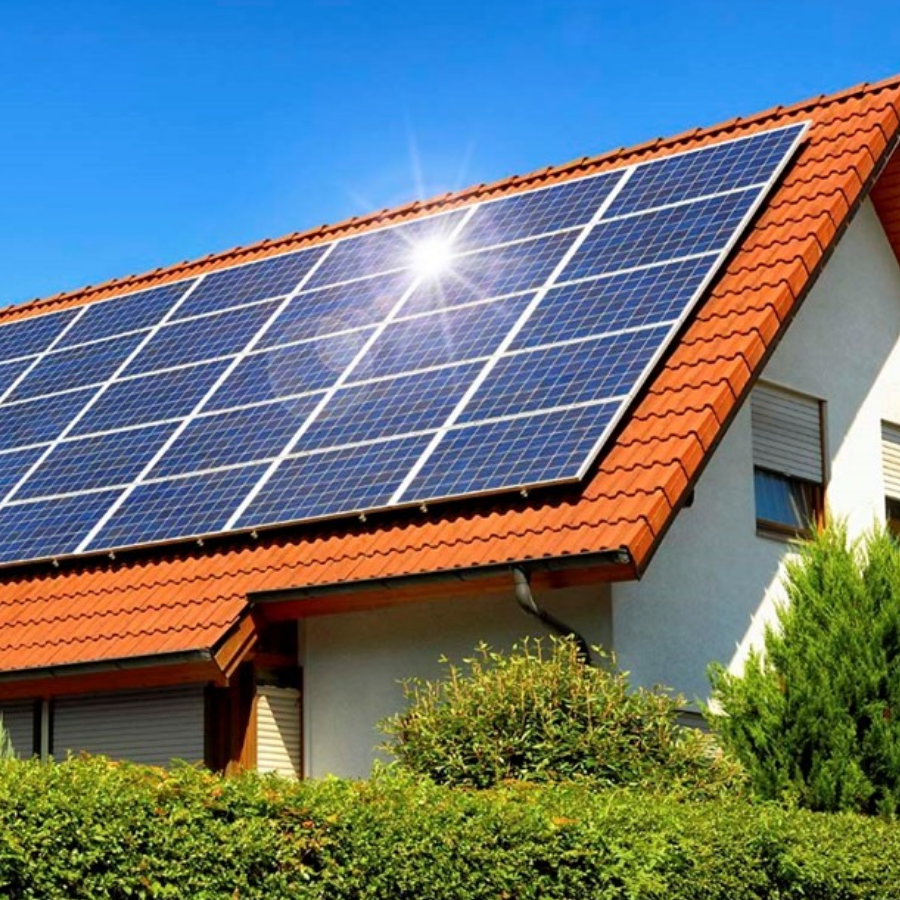

Cấu Tạo Hệ Thống Điện Mặt Trời Hòa Lưới: Chi Tiết 5 Thành Phần Cốt Lõi

Nhiều nhà đầu tư thường chỉ quan tâm đến giá thành tổng thể mà bỏ qua việc tìm hiểu chi tiết các thành phần cấu tạo nên một hệ thống điện mặt trời hòa lưới. Thực tế, một hệ thống hòa lưới vận hành kém hiệu quả, hay xảy ra lỗi hoặc không đảm bảo an toàn PCCC thường bắt nguồn từ việc sử dụng các linh kiện không đồng bộ hoặc thiết bị bảo vệ không đạt chuẩn. Việc hiểu rõ từng mắt xích trong hệ thống là điều kiện tiên quyết để bạn kiểm soát được chất lượng công trình và hiệu quả thu hồi vốn.

Một hệ thống điện mặt trời hòa lưới tiêu chuẩn 2026 được cấu thành từ 5 bộ phận chính, mỗi bộ phận đóng một vai trò chuyên biệt từ khâu hấp thụ ánh sáng đến khâu bảo vệ an toàn điện cho lưới nhà. Dưới đây là phân tích chi tiết:

1. Tấm Pin Năng Lượng Mặt Trời (Solar Modules)

Đây là thành phần quan trọng nhất, có nhiệm vụ hấp thụ bức xạ mặt trời và chuyển hóa thành dòng điện một chiều (DC).

• Xu hướng 2026: Các dòng pin công nghệ N-Type đang chiếm ưu thế nhờ hiệu suất trên 22% và độ bền cao dưới điều kiện nhiệt độ khắc nghiệt.
• Lưu ý: Diện tích lắp đặt và hướng nắng (thường là hướng Nam tại Việt Nam) sẽ quyết định trực tiếp đến sản lượng điện năng của tấm pin.

2. Bộ Biến Tần Hòa Lưới (Grid-tie Inverter)

Inverter được ví như "bộ não" của toàn hệ thống. Thiết bị này thực hiện hai chức năng quan trọng:

• Chuyển đổi: Biến dòng điện một chiều (DC) từ pin mặt trời thành dòng điện xoay chiều (AC) tiêu chuẩn (220V hoặc 380V).
• Hòa lưới: Tự động đồng bộ tần số và điện áp để đưa điện mặt trời vào lưới điện tòa nhà hoặc lưới điện quốc gia. Inverter hiện đại còn tích hợp các tính năng theo dõi thông minh qua ứng dụng di động.

3. Hệ Thống Khung Giàn & Giá Đỡ (Mounting System)

Để các tấm pin đứng vững trước mưa bão trong 25-30 năm, hệ thống khung giàn phải đạt tiêu chuẩn kỹ thuật cao:

• Vật liệu: Thường dùng nhôm định hình chuyên dụng (Anodized Aluminum) hoặc thép mạ kẽm nhúng nóng để chống ăn mòn.
• Vai trò: Giúp cố định tấm pin ở góc nghiêng tối ưu để đón bức xạ tốt nhất và tạo khe hở thông gió làm mát mặt sau tấm pin.

4. Tủ Điện & Thiết Bị Bảo Vệ (Electrical Cabinet & Protection)

Đây là "lá chắn" an toàn cho hệ thống và người sử dụng. Một tủ điện tiêu chuẩn bao gồm:

• Thiết bị đóng cắt (MCB/MCCB): Bảo vệ quá tải và ngắn mạch.
• Chống sét lan truyền (SPD): Bảo vệ Inverter và các thiết bị điện trong nhà khi có xung điện từ sét đánh.
• Cầu chì DC: Bảo vệ các chuỗi pin (string) riêng lẻ.

5. Hệ Thống Cáp Dẫn & Phụ Kiện Kết Nối

• Cáp DC chuyên dụng: Phải có khả năng chịu nhiệt cao, chống tia UV và chống lão hóa để dẫn điện từ pin về Inverter mà không gây sụt áp hay cháy nổ.
• Đầu nối MC4: Đảm bảo kết nối kín nước (IP67/IP68), tránh tình trạng phóng điện hồ quang (Arc-fault) tại các điểm tiếp xúc.

Bảng Tổng Hợp Chức Năng Các Thành Phần
